A beállított lézer jeladó lézersíkot vetít a munkaterület fölött. A tolólapra szerelt lézerérzékelő vezeti a vágóélt, ezáltal a tolólap a kívánt szinten és dőléssel mozog. A lézersíkkal párhuzamos felület készül el.
Trimble 3D GPS vezérlés dózeren
A műholdas gépvezérlés a GPS technika széleskörű elterjedésével vált lehetségessé. Ezzel az eljárással a munkagép szabadon mozoghat a munkaterületen, közben a felület a kívánt alakot veszi fel. Nagy tömegű földmunkák ideális gépvezérlése (pl.: dózer, kotrógép).
A tervezett földmű adatai kártyán kerülnek a munkagépre. Az adatok alapján a munkagép a terveknek megfelelő felületet készíti el. A tolólapra szerelt GPS antenna és dőlésérzékelő határozza meg a vágóél pozícióját. A pontos helyzetet a környéken felállított GPS bázisállomás vagy országos GPS referencia hálózat biztosítja. Bonyolult vagy meredek felületek elkészítéséhez dupla GPS felszerelése ajánlott.
Trimble késdőlés vezérlés gréderen
A késre és a vázra szerelt szögérzékelők jelei alapján a gyalukés mindig a beállított dőlésértéken áll, a felület a megadott oldaleséssel készül el. Szintállítás kézi vezérléssel.
Trimble lézeres szintvezérlés gréderen
A kés fölé szerelt lézer detektor érzékeli a terepen felállított síklézer jeleit. A vetített lézersíkkal párhuzamos felület készíthető el automatikus üzemben, emellett az oldalesésnek külön érték állítható be.
Trimble 3D ATS vezérlés gréderen
A pozícionálás alapja a lézeres távmérővel szerelt robot mérőállomás (teodolit), mely önállóan képes bemérni és követni a megadott munkagépet. A rendszer segítségével bonyolult felületek (átmeneti ívek, klotoid, túlemelés, változó keresztirányú dőlés, stb) igen pontosan alakíthatók ki automatikus üzemben.
Trimble 3D GPS vezérlés gréderen
A kés szélén levő oszlopokra GPS antenna van szerelve. A szintet és a dőlést a GPS antennák helyzetéből számolja ki a rendszer. Gréder esetén a megfelelő pontosság eléréséhez 2 GPS antenna szükséges.
Trimble GCS Flex kotrógép szintvezérlő rendszer
A Trimble GCS Flex Szintvezérlő Rendszer egy könnyen használható, megbízható és kifizetődő gépvezérlő rendszer, mely a kotrógépek teljesítőképességét és versenyképességét növeli. A rendszer valós idejű kanálszintezést valósít meg, így a kotrógép kezelő a kívánt szintre, kívánt eséssel a kívánt irányba tudja vezetni a kanalat minimális előkészülettel. A továbbiakban szintellenőrzés nélkül folyhat a munka.
A Trimble GCS Flex Rendszer könnyen felszerelhető és számos konfigurációs lehetőséget biztosít a munka jellegének megfelelően, pl. kotrás, árokszedés, alapásás, pincetömb kiemelés, közművezeték építés, csatornázás.
A szerelés nem igényel hegesztést vagy fúrást, így bérgépek ideális vezérlése is lehet. Továbbá elfér egy bőröndben is, ezért a hordozás, tárolás egy egységben történik.
Földmunkagép szintvezérlés

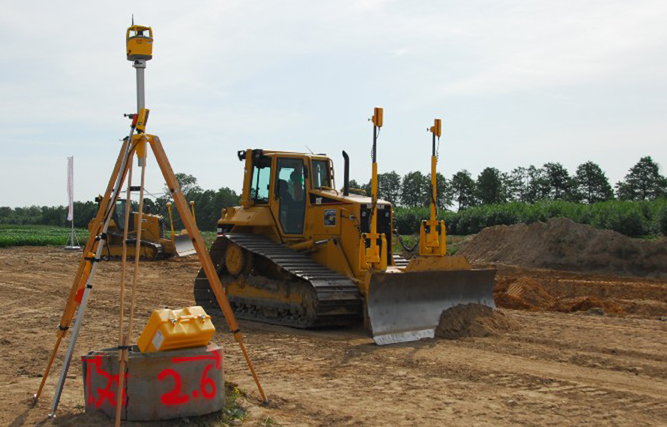

Trimble lézeres szintvezérlő dózerenA beállított lézer jeladó lézersíkot vetít a munkaterület fölött. A tolólapra szerelt lézerérzékelő vezeti a vágóélt, ezáltal a tolólap a kívánt szinten és dőléssel mozog. A lézersíkkal párhuzamos felület készül el.
 |
Alkalmazás: Pontosság: +/-0,5 cm Szükséges segédeszközök: |

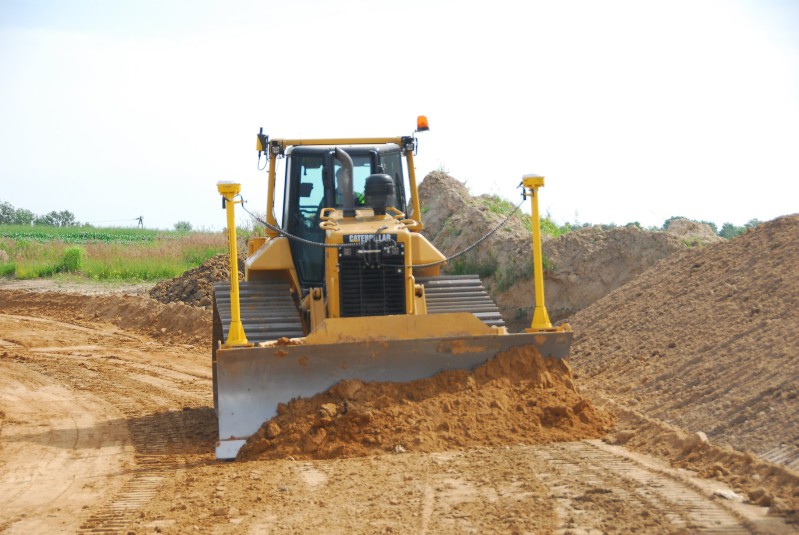

A műholdas gépvezérlés a GPS technika széleskörű elterjedésével vált lehetségessé. Ezzel az eljárással a munkagép szabadon mozoghat a munkaterületen, közben a felület a kívánt alakot veszi fel. Nagy tömegű földmunkák ideális gépvezérlése (pl.: dózer, kotrógép).
A tervezett földmű adatai kártyán kerülnek a munkagépre. Az adatok alapján a munkagép a terveknek megfelelő felületet készíti el. A tolólapra szerelt GPS antenna és dőlésérzékelő határozza meg a vágóél pozícióját. A pontos helyzetet a környéken felállított GPS bázisállomás vagy országos GPS referencia hálózat biztosítja. Bonyolult vagy meredek felületek elkészítéséhez dupla GPS felszerelése ajánlott.
 |
Alkalmazás:
Szükséges segédeszközök: vagy (üzemeltető: Geotrade, FÖMI) |

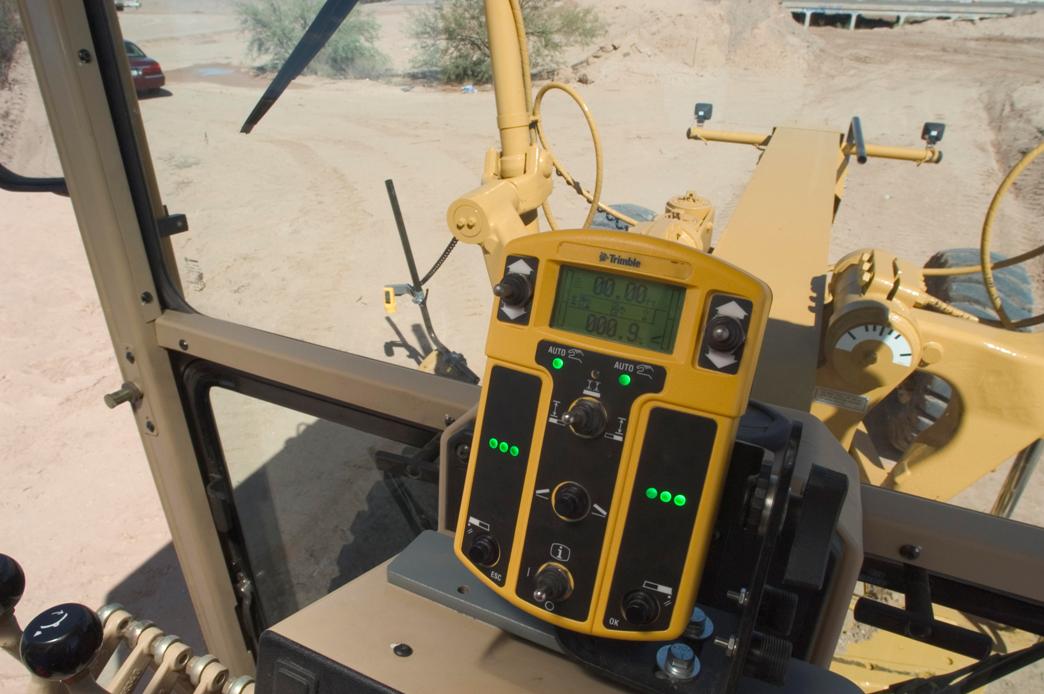

A késre és a vázra szerelt szögérzékelők jelei alapján a gyalukés mindig a beállított dőlésértéken áll, a felület a megadott oldaleséssel készül el. Szintállítás kézi vezérléssel.

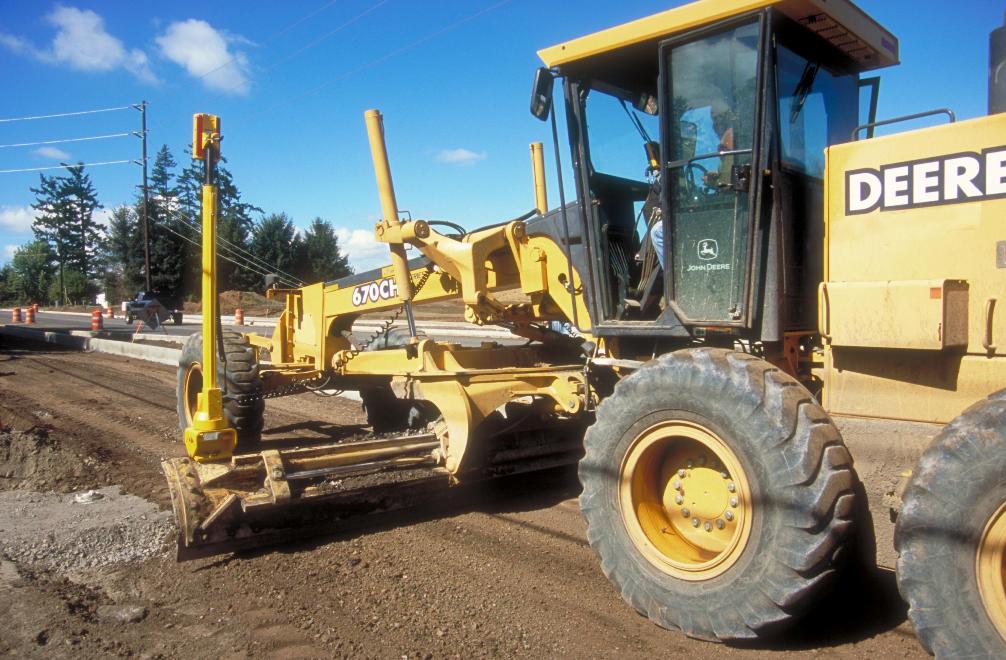

Trimble lézeres szintvezérlés gréderen
A kés fölé szerelt lézer detektor érzékeli a terepen felállított síklézer jeleit. A vetített lézersíkkal párhuzamos felület készíthető el automatikus üzemben, emellett az oldalesésnek külön érték állítható be.
 |
Pontosság: +/- 0,5 cm Szükséges segédeszközök: |

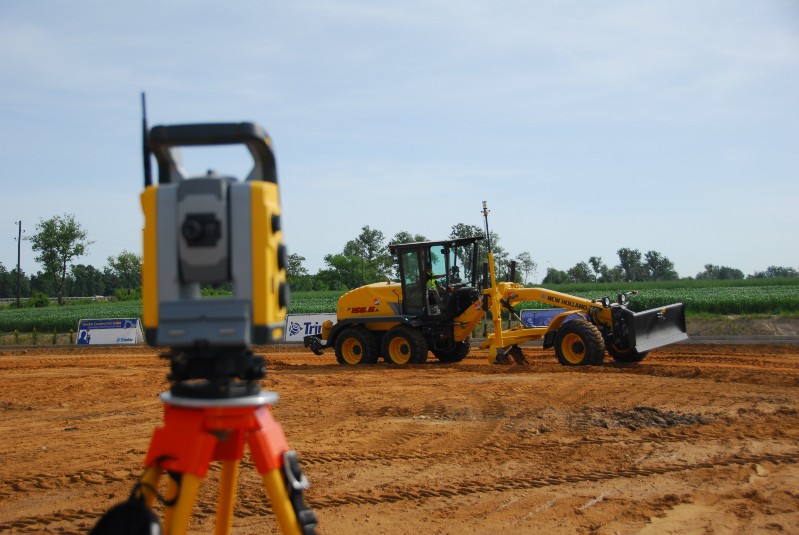

A pozícionálás alapja a lézeres távmérővel szerelt robot mérőállomás (teodolit), mely önállóan képes bemérni és követni a megadott munkagépet. A rendszer segítségével bonyolult felületek (átmeneti ívek, klotoid, túlemelés, változó keresztirányú dőlés, stb) igen pontosan alakíthatók ki automatikus üzemben.
 |
A rendszer összetevői:
Pontosság: +/- 0,5 cm Szükséges segédeszközök: |

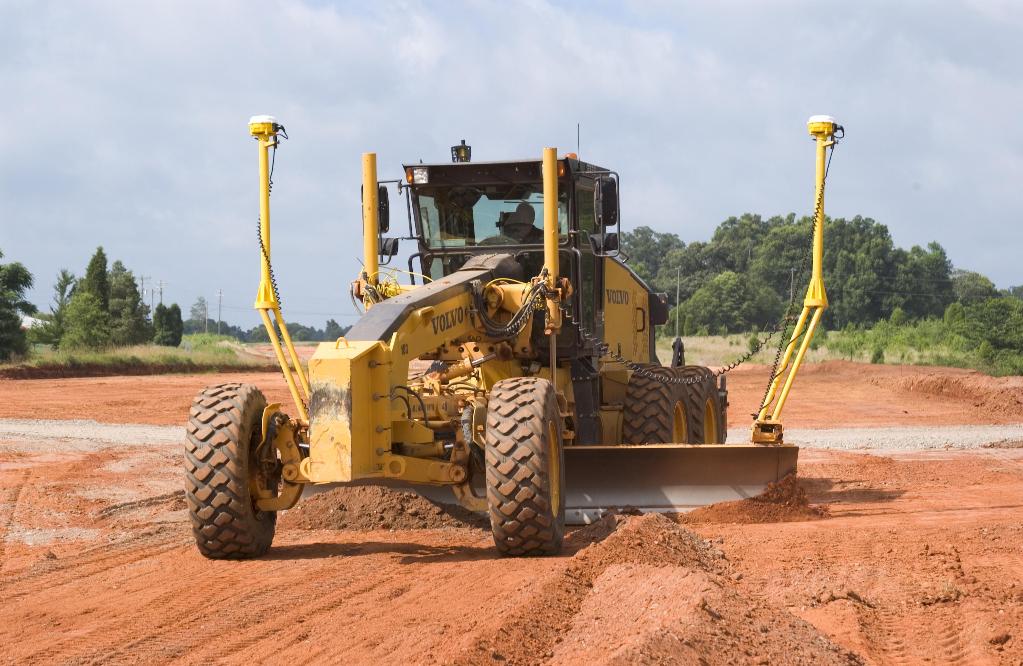

A kés szélén levő oszlopokra GPS antenna van szerelve. A szintet és a dőlést a GPS antennák helyzetéből számolja ki a rendszer. Gréder esetén a megfelelő pontosság eléréséhez 2 GPS antenna szükséges.
 |
Pontosság: +/- 2 cm Szükséges segédeszközök: vagy (üzemeltető: Geotrade, FÖMI) |

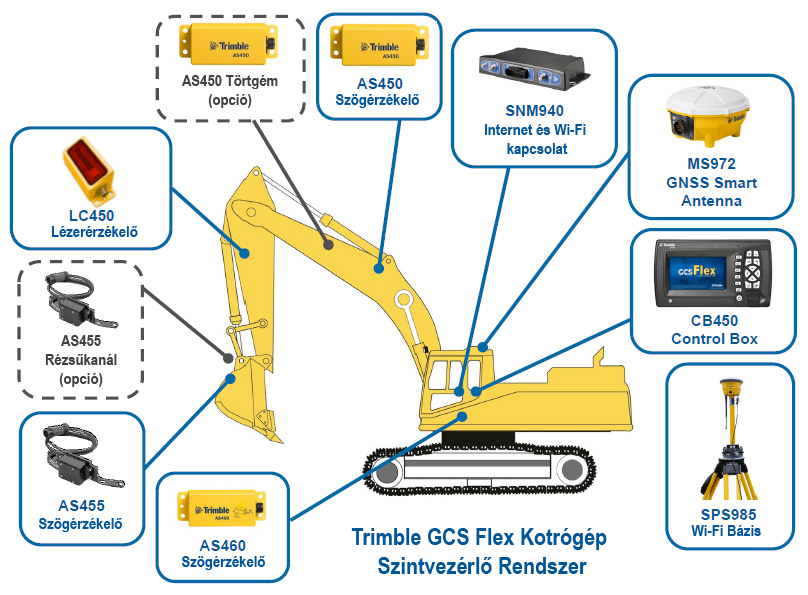

A Trimble GCS Flex Szintvezérlő Rendszer egy könnyen használható, megbízható és kifizetődő gépvezérlő rendszer, mely a kotrógépek teljesítőképességét és versenyképességét növeli. A rendszer valós idejű kanálszintezést valósít meg, így a kotrógép kezelő a kívánt szintre, kívánt eséssel a kívánt irányba tudja vezetni a kanalat minimális előkészülettel. A továbbiakban szintellenőrzés nélkül folyhat a munka.
A Trimble GCS Flex Rendszer könnyen felszerelhető és számos konfigurációs lehetőséget biztosít a munka jellegének megfelelően, pl. kotrás, árokszedés, alapásás, pincetömb kiemelés, közművezeték építés, csatornázás.
A szerelés nem igényel hegesztést vagy fúrást, így bérgépek ideális vezérlése is lehet. Továbbá elfér egy bőröndben is, ezért a hordozás, tárolás egy egységben történik.
 |
A következő szintezési módok lehetségesek a Trimble GCS Flex kotrógép vezérlő rendszerrel:
További kiegészítők: |
